2.1需求分析

為防止電網外力的破壞，在加強電力法規和電力安全常識的宣傳普及，提高全民的電力設施保護意識的同時，積極采取些有效的防護措施，需特別要重點防范吊車、挖掘機等機械車輛的超高超近的作業，可采取區域監控。由于區域在外場，受霧霾、灰塵、光線、焦距等影響巨大，而且不能對侵入的目標進行定位等，所以為了彌補視頻監控的缺點，神州太訊解決方案將采用區域場景雷達與攝像機相結合的方式，場景監視雷達承擔目標搜索和探測任務，攝像機隨動拍攝近景特寫，可以完美實現區域內的安防監控。

2.2系統組成框圖

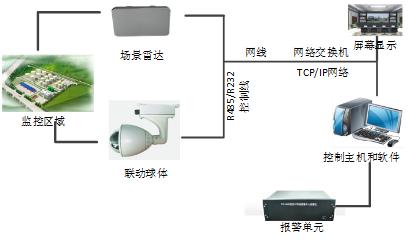

ＣＶＣ安防雷達系統組成主要由場景監視雷達、聯動攝像機、網絡傳輸設備、控制設備、屏幕顯示、報警單元以及輔助設備等。

場景雷達主要作用是在扇形區域內形成入侵防護，對于進入保護區域內

的目標及時探測到，并且目標跟蹤，能準確輸出距離，方位以及高度等信息。

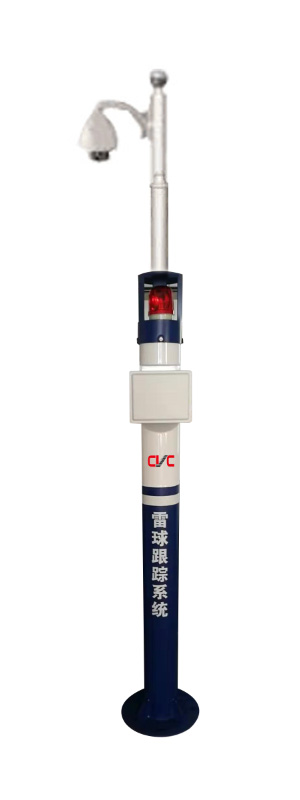

聯動球體主要配合雷達完成目標探測，進行目標跟蹤，對監控區域?qū)崟r監控和管理。

控制主機和軟件平臺主要作用是對雷達探測到的數據進行處理，與攝像機拍攝到的數據進行匹配，以便控制高速球機捕捉目標的近景信息，另外也完成報警信息的記錄。

網絡交換機功能為確保監控系統的圖像質量，將監控數據輸送到監控中心，并在顯示屏幕上顯示。

報警器主要作用是當有目標入侵時，雷達將探測到的目標信息轉化為報警主機能夠識別的報警信號，收到信號報警器產生報警。

顯示器將聯動攝像機監控到的圖像數據在屏幕上顯示。

2.3系統功能

ＣＶＣ系統解決方案采用場景監視雷達和相機組合的方式，比較適合區域監控，系統既能給出探測目標的準確定位信息，又可對入侵保護區域內的多個目標進行跟蹤識別，并精確測量與分析每個目標的特性，實時輸出探測結果；同時結合控制聯動球機對侵入目標實時抓拍，對駛?cè)腚娏ο到y(tǒng)監控區域的機械車輛報警，從而實現極低的漏報率和誤報率。

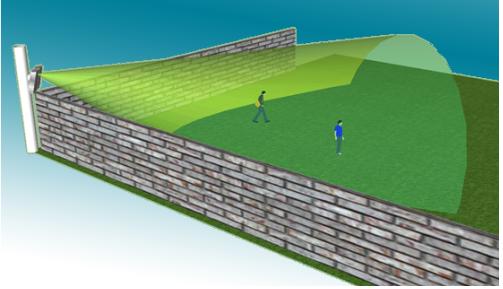

ＣＶＣ－場景雷達功能示意圖

2.4系統優勢

?        精確定位：雷達波束覆蓋區域內，能夠?qū)δ繕?biāo)進行距離、角度和速度的準確測定。

?        多目標探測：雷達能夠探測各種快速或慢速的目標，包括行走的車輛和人、攀爬的人和匍匐前進的人，從而實現極低的漏報率和誤報率。

?        探測距離遠：探測距離可達２００~８００m

?        可靠性高：微波雷達能夠全天候工作，不受惡劣天氣影響，在雨、雪、霧天都能夠有效探測目標，可靠提供報警信息。

3.     解決方案的部署

在電力設施監控區域，為了防止挖掘機、吊車等大型車輛的進入，在電力塔桿上安裝雷達進行監控，沿電力線路覆蓋整個監控區域，同時在同一端配合攝像機對入侵的機械車輛進行抓拍與跟蹤，并輸出探測信息和產生報警。

場景雷達探測可達500m的距離，不受霧霾、雨、雪天氣的影響，解決方案應用如下圖所示。

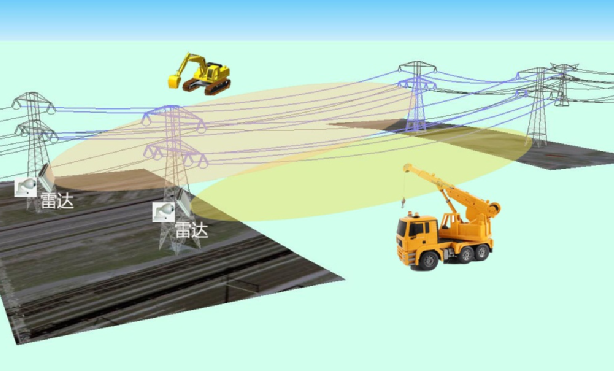

                                                                        場景雷達在電力系統的應用
